PCP-10

配線で安定して長く使用できる電源タイプ

PCP-10

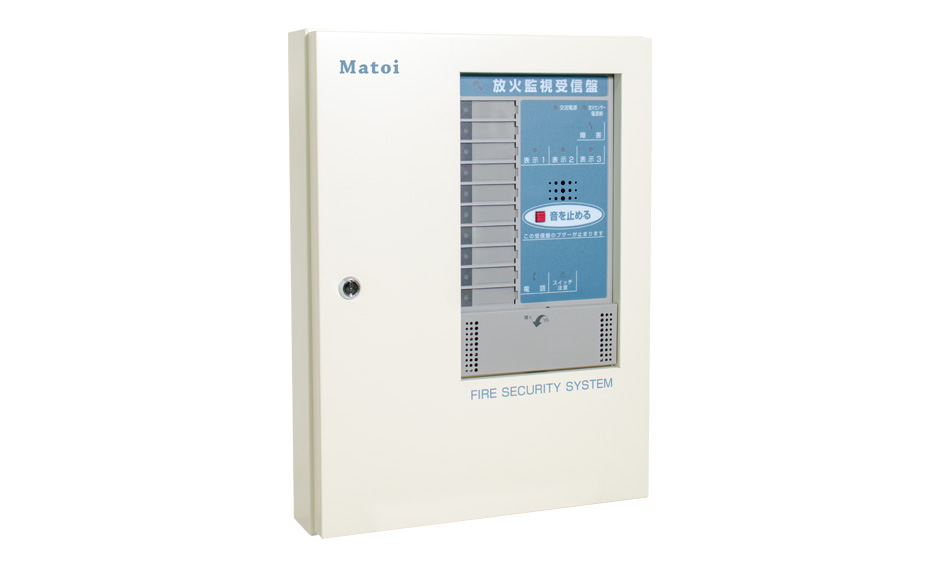

放火監視受信装置PCP-10は、放火監視センサーを集中管理する為の専用受信機です。

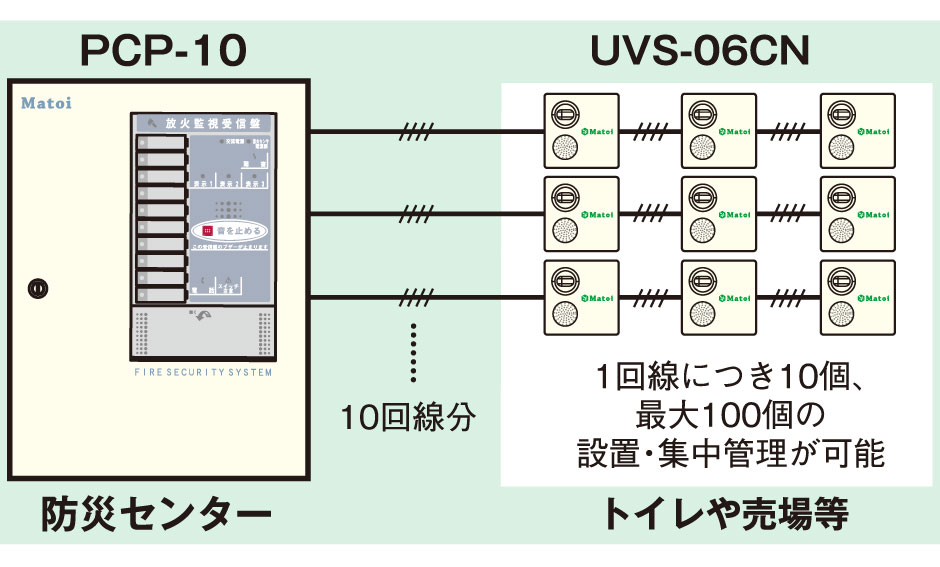

センサーが炎を検出した際には、受信機本体にて85dBのブザー警報をし、対応する回線のLED点滅表示によりお知らせ致します。接続台数はMatoi（マトイ）UVS-06CNの場合には最大100台可能です。

日本消防検定協会
品質評価取得品

PCP-10

PCP-10

データダウンロード

製品仕様書（pdf）

取扱説明書（pdf）

工事説明書（pdf）

カタログ（pdf）

製品仕様

品名

放火監視受信装置

型番

PCP-10

型式番号

品評放第30～1号

回路方式

RFA-A24A式

主電源

AC100V 50-60Hz

定格容量

160VA

回路電圧

放火センサー回路電圧 DC24V

機器接続個数及び出力容量

接続対象放火センサー

接続対象放火センサー：UVS06-CN最大接続数10個/1回線、同時最大鳴動数13個/5回線放火センサーが最大接続（50個/5回線）された場合は、5回線毎（V1～V5、V6～V10）に鳴動できる最大数です

付属電源1

DC24V 100mA（脈流） ヒューズ容量：200mA

付属電源2

DC24V 400mA（脈流） ヒューズ容量：500mA

主音響

70dB以上（実力値：85dB）

外部移報

放火代表

無電圧a接点1点 DC30V-1A無電圧c接点1点 DC30V-1A

移報停止

無電圧b接点1点 DC30V-1A

表示入力

3点（有電圧入力）

外部配線抵抗

放火センサー線（L□）-（c）50Ω 以下

終端抵抗

10kΩ 1W以上

使用温度範囲

0℃～40℃（結露しないこと）

保存温度範囲

-10℃～+50℃

外形寸法

400mm（H）×300mm（W）×70mm（D）

質量

約5Kg

材質

SPCC 板厚0.8mm（扉） 1.6mm（背板）

色彩

マンセル値 2.5Y9/1（半ツヤ）近似色

製品仕様書（pdf）

取扱説明書（pdf）

工事説明書（pdf）

カタログ（pdf）

機器接続個数及び出力容量

接続対象
放火センサー

接続対象放火センサー：UVS06-CN
最大接続数10個/1回線、同時最大鳴動数13個/5回線
放火センサーが最大接続（50個/5回線）された場合は、5回線毎（V1～V5、V6～V10）に鳴動できる最大数です

DC24V 100mA（脈流）ヒューズ容量：200mA

DC24V 400mA（脈流）ヒューズ容量：500mA

外部移報

無電圧a接点1点 DC30V-1A
無電圧c接点1点 DC30V-1A
